Lv Mv paneler

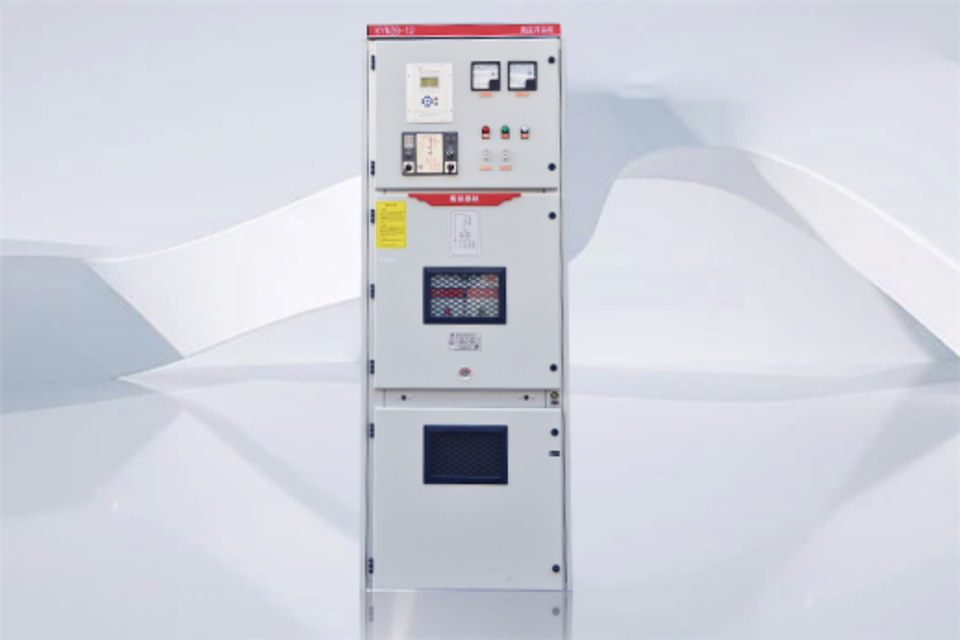

Karossen och intervallbrädorna på skåpet är bultade av aluminium-zinklegeringsskiva efter processen med CNC-verktygsmaskin och multiböjningsteknik, så att de monterade skåpen kan garantera enhetens enhet och dimension. Aluminiumzinklegeringsskivan har funktionerna korrosionsbeständighet och oxidationsbeständighet och har högre mekanisk robusthet än den vanliga stålskivan. Skåpet är uppdelat i lådrum, samlingsbarrum, kabelrum och reläinstrumentrum av intervallkorten med varje enhet jordad separat. Dörrarna till skåpet hanteras alla med den tekniska processen med elektrostatisk pistol för att få ytorna att ha fördelarna med anti-slag, korrosionsbeständighet och skönhet och så vidare.

Lådorna kan klassificeras till strömbrytarlåda, spänningstransformatorlåda, doseringslåda, separationslåda och stationsbegagnad sortlåda enligt olika användningsområden. Lådorna med samma användning kan byta ut varandra. Lådorna har test-/separerings- och arbetslägen inuti skåpet, varje position med en förreglingsenhet för att säkerställa att lådorna inte kan röra sig fritt i ovanstående två lägen.

En speciell kanal har installerats i isoleringsrummet för att lådan ska kunna flyttas. När strömbrytaren rör sig mellan testposition och arbetsposition öppnar eller stänger separationsventilen automatiskt för att säkerställa att driftpersonalen inte kan komma i kontakt med den laddade kroppen. Lådorna kan manövreras under förutsättning att skåpdörren är stängd. Positionen där lådan är inne i skåpet kan ses genom övervakningsfönstret, och någon av etiketterna på lådan kan också ses. Allt detta garanterar drift- och underhållspersonalens säkerhet.

Huvudbussskenan leds från ett skåp till ett annat skåp och den stärks av en liten samlingsskena och en elektrostatisk kontaktbox. Den är fixerad med skenbussning när den går genom sidoväggen på grannskåpet.

Tillräckligt kabelrum kan inte bara ansluta många kablar, utan kan också installera strömtransformator, jordbrytare och åskavledare och så nej.

Den interna plattan och panelen i relärummet kan installera kontroll- och skyddselement, mätaren, displayinstrumentet och övervakningsindikatorn och så vidare sekundära element.

Skåpet har en pålitlig förreglingsenhet i enlighet med kravet "fem-förebyggande", som faktiskt garanterar säkerheten för driftpersonalen och enheten:

a. En uppmärksamhetsknapp och en växelströmbrytare KK är installerade på rumsdörren för att undvika felbrytaren på/av strömbrytaren;

b. Strömbrytaren kan inte röra sig efter att ha slagits på i arbetsläge för att undvika feldragning eller stängning av separeringskontakten;

c. Jordningsbrytaren kan slå på endast strömbrytarens låda går ut ur skåpet och lådan kan inte gå in i skåpet samtidigt (jordbrytaren kan matcha en spänningsövervakningsenhet). Jordningsbrytaren kan inte slås på när lådan är i skåpet, och uppfyller därmed förhindrandet av att stänga jordströmbrytaren med ström och stänga strömbrytaren innan jordningsbrytaren är öppen;

d. Bottendörren och bakdörren kan inte öppnas efter att strömbrytaren kommer in i skåpet för att undvika felinmatning med effektintervall;

e. Strömbrytarens låda kan stängas av manuellt endast utan att slås på när den faktiskt är i test- eller arbetsläge och inte har någon styrspänning;

f. Sekundärpluggen är låst och kan inte dras ut när lådan är i arbetsläge.

I kabelrummet har TMY40*4 jordningsskena ställts in oberoende. Denna samlingsskena kan gå igenom varje grannskåp och kan få en bra förbindelse med skåpkroppen för att säkerställa säkerheten för driftpersonalen och skåpkroppen.

Tryckavlastande enheter har ställts in på uppsidan av lådrummet, samlingsskenrummet och kabelrummet. När strömbrytaren eller samlingsskenan uppstår inre ljusbåge, med utseendet av den elektriska ljusbågen, växer lufttrycket i skåpet och tryckavlastningsenheten öppnas automatiskt för att släppa ut trycket och luften när trycket når upp till ett visst värde för att säkerställa säkerheten för driftpersonalen och skåpets kropp.
